Prensa para colar madeira - 100 paus?

[Marcos]

Eu estou pensando em montar uma prensa, bem ao estilo antigo. Estrutura de madeira: Base quadrada 50 x 50 cm, mais um suporte para o Fuso com três peças de caibros - duas de 60 cm na vertical, uma na horizontal onde vai ser fixado o fuso - e o próprio fuso.

Então fui em alguns FV aqui no DF e consegui achar o resto de uma prensa, que o fuso tinha uns 40/45 cm de comprimento, ferrugem para todo lado e fixado em madeira cheia de cupim do século passado. Eu disse para o cara que só iria aproveitar o fuso (parafuso) e talvez as porcas. Ele me cobrou R$ 100,00 e não quis acordo. Argumentou que somente o parafuso custa R$ 50,00 e ainda tinha as porcas e tal. Refuguei. Não pelos 100, mas pela relação custo benefício.

Fui em uma loja de parafusos e encontrei uma barra roscada de 1 1/2 polegada: R$ 100,00, com desconto. Porca: R$ 8,00 cada.

Então, pergunto aos amigos frequentadores de FV ou não? Será que alguém teria como conseguir alguma coisa mais em conta, aí na sua cidade? Ou não vale à pena e o preço certo é este mesmo?

Não estou com pressa de resolver este assunto e posso aguardar.

[acdona]

Marcos, uma dica que quase sempre funciona.
Os fv geralmente pedem um absurdo, quando percebem que vc está interessado.
Faz assim, deixa seu telefone e quanto vc quer pagar, que em 3 dias no máximo ele te liga de volta, aceitando sua oferta.

[Vespasiano]

Amigo Marcos, uma barra roscada de 1 ½" por R$100,00 acho que esta muito caro, eu paguei aqui em Prudente uma de 1" R$34,00 e ainda achei um absurdo, as porcas em torno de R$2,50...

Espere nosso amigo para assuntos aleatórios, o verdadeiro "cupim de ferro" ou "rato de FV" Adenilson se manifestar...Acho até que ele já conseguiu algum fuso quase de grátis...

Abraço,
Vespa

[antosarai]

Parafusos+porcas de madeira servem bem para prensas, você pode achá-los prontos ou fazer usando um kit. O Diego de Assis tem um artigo sobre como fazer kits para abrir rosca em parafusos+porcas de madeira: http://diegodeassis.wordpress.com/2011/ ... e-madeira/

[PC64]

Parafusos+porcas de madeira servem bem para prensas, você pode achá-los prontos ou fazer usando um kit. O Diego de Assis tem um artigo sobre como fazer kits para abrir rosca em parafusos+porcas de madeira: http://diegodeassis.wordpress.com/2011/ ... e-madeira/

Antonio,

Achei esse artigo muito interessante.
Obrigado por compartilhar

Fui em uma loja de parafusos e encontrei uma barra roscada de 1 1/2 polegada: R$ 100,00, com desconto. Porca: R$ 8,00 cada.

Marcos,
Qual o comprimento dessa barra roscada? Dá para fazer duas morsas?

[VANGODIAS]

Tá muito caro essa barra, compra aqui em Gyn, é mais barato. vou sair pro almoço e vejo o preço pra você.

[julioferr]

Marcos, eu acho que não precisa ser tão grossa assim a barra roscada, qdo eu fizer a minha prensa, vou usar uma barra de 1/2.
Aqui (lá...rssss.pois estou no interior.) em BH eu achei a barra de 1" por 65,00.

[jlunge]

Marcos, meu pai trabalha em uma empresa de Parafusos (onde também trabalhei por alguns anos). Ele já conseguiu pra mim uma barra de 1'' e outra de 5/8''. Posso conseguir pra vc tb, não lembro quanto que custou pois ja faz muito tempo ... mas é direto de fabrica e com desconto para funcionários! ...

O grande problema é o frete que não sei se compensa!

Se interessar, me passa seu CEP, que chegando em casa vejo quando que pesa direitinho a barra e vimos quando que fica.

Grande abraço.

[VANGODIAS]

fui ver o preço: barra 99,00 porca 6,80, pensei que fosse mais barato, eiita

[Marcos]

Pois é Vango, o preço roda por aí mesmo e acho que com frete fica complicado, mas vamos esperar o Julio dar uma consultada. Quem sabe?

Julio, meu CEP 71.741-202. Já vou agradecendo muito pela grande gentileza do interesse. Esotu na escuta.

Vango, ouvi dizer que aí em GYN tem um monte de FV e como a indústria de móveis é muito mais forte do que Brasília, será que não acho umas coisinhas por aí? Se vc souber onde ficam - Goiânia é diferente até de Brasília - eu poderia dar uma futucada lá na sexta, durante o dia. Se não souber, obrigado também. heheheheheeeee

PC, o comprimento da barra é um metro e só vende inteira. Daí complicou porque gostaria de fazer com 70 cm de altura... Tem a parte "inútil que fica dentro do suporte... é meio chato ter que gastar esta grana em um "parafuso", mas não vejo outro jeito.

Poderia usar sim uma barras de 1/2 Julio BH, e vai funcionar direitinho, mas vou ficar olhando aquele parafuso fininho com cara de mal acabado e não combina com a mobília da baguncina

[Vespasiano]

Verifiquei o preço aqui em Prudente, como segue:
Barra 1" - R$35,00, porca R$2,50
Barra 1½" - R$65,00, porca R$6,00

Abraço a todos,
Vespa

[Matuto]

"Ki tar um ãpigreide"

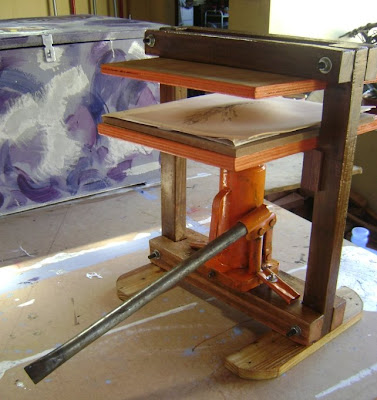

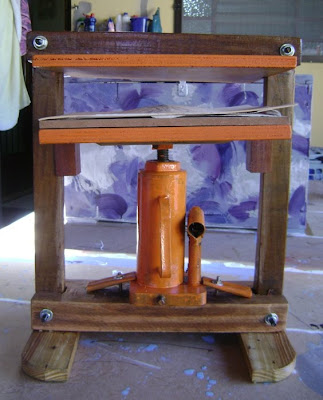

Por quê não montar um "prelo" hidráulico com um macaco automotivo tipo garrafa?






Imagens do blog Xilomóvel

[Vespasiano]

Gostei da ideia amigo Matuto!!!


É só achar um desses no FV...
Tá anotado!

Abraço,
Vespa

[Marcos]

Vespa, o preço estaria ótimo. Mas tem o tal frete... Se você vier a Brasília e puder trazer, seria uma economia... mas: Vamos às notícias e ao que o Matuto sugeriu.

Na canadense Lee Valley, e envia para o Brasil. Outros modelos as vezes sim outras não envia.

Matuto, a sua sugestão é justamente onde estacionei e acho que poderia ter o melhor custo benefício, e menor chateação de procurar peças. Eu ainda não me decidi por ele apenas pelo fato de que o Macaco fica solto ... na verdade ainda não parei para ver se dou uma "engenherada" no modelo ou simplesmente faço como na foto. A vantagem é que um macaco de 2 toneladas - muito mais do que iria precisar - custa pouco. Tem por exemplo este que está sendo e posso achar aqui mesmo no DF sem frete por preço parecido. Se morasse em SP ....

Resumindo, estou que nem m... n´água, porque com o parafuso da Lee Valley ficaria uma peça bonita, mas cara. Com o macaco, vai funcionar e mais barato, mas não tão bonitinha.... o oruim é que o macaco reduz muito a área útil porque ele é grandão.

[Vespasiano]

Vespa, o preço estaria ótimo. Mas tem o tal frete... Se você vier a Brasília e puder trazer, seria uma economia...

Marcos, levarei com o maior prazer, caso volte a Brasília.
Mas estou com o amigo Julio, você não acha que uma de 1½" é muito? Porque uma de 1" tem um diâmetro considerável e é bem pesada.
Eu também tenho que fazer uma prensa, se for usar uma barra optaria por uma de 1", aliás tenho um bom pedaço aqui.

Agora esse macaco achei que fosse bem mais caro, fiquei surpreso com o preço, tá mais barato que um macaco sanfona.

Abraço,
Vespa

[Matuto]

Resumindo, estou que nem m... n´água, porque com o parafuso da Lee Valley ficaria uma peça bonita, mas cara. Com o macaco, vai funcionar e mais barato, mas não tão bonitinha.... o oruim é que o macaco reduz muito a área útil porque ele é grandão.

Tem esse modelo barato no ML... um pouco abusado e não tão "bunitinho"... quanto ao frete...

Fuso Rosca Quadrada Para Prensa

http://bimg1.mlstatic.com/fuso-rosca-qu ... 122012.jpg[/miniatura]


Quanto a redução da área útil com o macaco... não seria o caso de elevar o tampo superior?

melhor ainda... bastaria colocar um barra de rosca com manivela para subir e descer o tampo superior...

[Marcos]

Nilton, eu já tinha visto este no ML, mas a parte construtiva dele é diferente do que imagino seria bom para mim. Eu teria que fixar a porca/tê e usar um cabo para girar o parafuso. Se a base estiver soldada no parafuso, terei que refazer....
De todo modo, mandei uma pergunta sobre o frete, par dar uma avaliada neste e em outro que já tem inclusive um volante acoplado. É caro, mas me serviria muito bem. Depende do frete.

[ninomenzani]

Amigo Marcos, ai em Brasilia deve ter muitos torneiros mecânicos, tenta dar uma conversada e vê se ele não te faz a peça.
As vezes você encontra uns caras que são nota 10 e quebram o maior galho para nós.
Abraço.
Nino

[julioferr]

Marcos, você deu azar porque o Lula não mora mais em Brasília, pois teria nele um excelente torneiro mecânico...rsss
Abraços!

[PC64]

Resumindo, estou que nem m... n´água, porque com o parafuso da Lee Valley ficaria uma peça bonita, mas cara. Com o macaco, vai funcionar e mais barato, mas não tão bonitinha.... o oruim é que o macaco reduz muito a área útil porque ele é grandão.

Marcos,

A redução da altura útil vai depender do seu projeto, pois a garrafa do macaco pode ficar embutida, abaixo da prensa, dentro da mesa que servirá de apoio para a máquina. Afinal, você não vai trabalhar no chão. O inconvenirente é que a mesa terá que ser feita especcialmente para a prensa e não poderá ser usada para mais nada.

[Matuto]

A redução da altura útil vai depender do seu projeto, pois a garrafa do macaco pode ficar embutida, abaixo da prensa, dentro da mesa que servirá de apoio para a máquina. Afinal, você não vai trabalhar no chão. O inconveniente é que a mesa terá que ser feita especialmente para a prensa e não poderá ser usada para mais nada.

Só pra "cafundir" a cabeça de nosso colega Marcos...

também é possível colocar o macaco na parte superior... veja alguns exemplos:




e veja a altura destes modelos:

[mirandabhte]

ola amigo marcos.a minha opinião e que o aperto tem que ser bem centralizado e sendo assim não e preciso que o fuso seja grosso. o aperto e grande mas nada muito ezagerado .eu fiz a minha com uma barra de 12.5 que se não me engano e de 3/8. e fino mas levando em conta que não faz força lateral ele nao monta a rosca e assim aguenta bem demais .pra que vc tenha uma ideia eu costumo prensar ate 8 aneis de segmentado . repare nas fotos que fiz varias marcas na parte inferior para facilitar centralizar os aneis na hora do aperto.usei uma barra rosqueada e ficou bem baratinho. fiz a armaçao de ferro pq tinha sobrado muito pedaço restante de um telhado que fiz aqui em casa. mas nada impede que seja feita de madeira . abs do amigo mirandabhte http://sdrv.ms/YU0cgw

[Vespasiano]

Amigo Miranda, gostei da sua prensa!!

Os cantos servem de guia para a parte superior descer por igual, e a força vai estar distribuída por toda a peça, muito legal!!
Se me permite vou copiar!

Abraço,
Vespa

[mirandabhte]

amigo vespa . sera um enorme prazer sabem que um amigo gostou do projeto e fara igual ( logicamente ao construir achara formas de aperfeiçoar) se precisar de mais fotos e so pedir que terei muito prazer em buscar outros angulos . so nao deixe de postar as fotos e mostrar como ficou.abs do amigo mirandabhte.

[jlunge]

Olá Marcos,

Demorei um pouco mas consegui pesar as barras, segue as que tenho:

1'' = +/-3,3kg (4kg) = Total do frete PAC R$ 27,60
5/8'' = +/- 1,3kg (2kg) = Frete fica em R$ 21,70

A 1/2'' deve varia entre esses valores de frete...

Só não consegui ver o preço delas... mas assim que conseguir te retorno.

Grande abraço.

[Marcos]

Julio, muito grato pela informação. Não se apresse. Assim que for possível, será muito bem recebida.

Miranda, do jeito que você fez, é mais ou menos o que eu imaginava, exceto pelo uso de cantoneiras, que eu não tinha me tocado. Mas vendo agora que elas servem de Guia, mudei meu pensamento e se realmente não for te incomodar demais, gostaria de saber mais detalhes:

1) Só vi uma porca em todo o sistema e acho que ela não faz o trabalho de porca, porque está na ponta do fuso/barra roscada. Daria de tentar fotografar os detalhes da fixação das porcas e da barra?
2) Por falar em ponta inferior, acho que ela roda livre no que me pareceu ser uma porca. Como é que você "engenherou" aquela junção? Ponta inferior e porca?

Muito obrigado por compartilhar suas fotos. Daquele jeito ficaria ótimo para mim. Eu infelizmente não tenho máquina de solda e nem saberia soldar. Vou ver se o meu assessor para assuntos aleatórios, me dá uma mãozinha.

**** Quase me esqueço, deem uma olhada em minha central de pintura. http://www.marceneirosebricoleiros.com. ... 22&e=41722

[PC64]

Miranda.

Gostei da sua prensa. Aliás, dando uma olhada no seu album de fotos, você tem muita coisa interessante pra mostrar pra gente. Eu me lembro de um post onde você nos mostrou uma lixadeira de discão. Posso estar enganado, mas você transformou ela em lixadeira combinada cinta-disco? Tive a impressão de ter visto uma máquina dessas no fundo.
Gostei também do seu organizador de miudezas e do seu torno.
Mostra mais pra gente.

[mirandabhte]

ola amigo pc . a lixadeira que esta ao fundo e de cinta mesmo. a de disco e outra maquina. na de cinta coloquei aquele pequeno disco so para aparar cantos

[Adenilson]

gostei de todas elas...

muito joia as prensas...

Marcão 100 contos o cara queria te arrancar o escalpo, não pode pagar mais que 30.00

[PC64]

ola amigo pc . a lixadeira que esta ao fundo e de cinta mesmo. a de disco e outra maquina. na de cinta coloquei aquele pequeno disco so para aparar cantos

E essa lixadeira de cinta? Foi você quem fez ou apenas colocou o disco?

[Marcos]

Adenilson, mas não é? Ontem à noite estive vendo que você compra uma prensa hidráulica NOVA, com nota e garantia por R$ 400,00. Tem uns modelos pequenos que já vem com tudo que eu poderia querer. É só expandir a base: colocar uma madeira mais larga.
Será aí nuas suas Minas de FV não tem alguma coisa que eu possa comprar e enviar para o DF, meu brother? Quem sabe você não trupica em alguma coisa para mim? Do jeito que você tem sorte nas garimpadas, levo fé que tu acha. Você dá uma olhada aí quando tiver um tempo?

[Adenilson]

marcos, que tamanho vc necessita que seja esta prensa?

[Marcos]

Se for de madeira, não é muito importante o tamanho porque posso modificar. Se for de metal, o ideal é que fosse tipo uns 60 de base e 70 de altura. A área livre é o mais importante Adenilson

[Redbaron]

Marcos
Esse assunto de prensa é um pouco complicado, principalmente quando o assunto é segmentado, pois quanto maior o fuso, maior a chance de haver desvios na colagem, eu mesmo estou pretendendo fazer essa com o macaco hidraulico, mas a preguiça tem me impedido. Uma dica para minimizar esse efeito, use guias laterais e uma esfera de aço na ponta do fuso, existem ótimas prensas antigas, mas o preço que o pessoal costuma pedir geralmente é alto, pois elas tem bastante procura, chegam ao absurdo de serem leiloadas por valor superior a uma nova. Acho que os ítens mais procurados são furadeiras de bancada e prensas. Não sei se por ai tem ferro velho de automóveis, pois existiam macacos usados nas Veraneio da Chevrolet, que tinham um fuso trapezoidal de uns 60cm.
Pedro

[mirandabhte]

amigos marcos e pc . tirei fotos mais detalhadas , agora vc,s vão poder entender como montei , e muito simples e fica super baratinho. amigo marcos respondendo sua pergunta,, na ponta da barra rosqueada soldei uma arruela bem centralizada e apos passar pela cantoneira e fazer o ajuste travei a porca com um furo que atravessa porca e barra, um prego e pronto. na de cima soldei duas barras na porca e com outra porca travei as duas ( aperto contrario , isto para poder desmontar se for preciso) eu ia fazer de madeira mas como estava com estas sobras de ferro aproveitei. tbm tirei fotos de minha outra prensa que uso para trabalhos que nao pode aconteçer o desvio dos aneis. .dou o primeiro aperto nela e depois levo para a outra que aperta mais , o problema da segunda e que nao tem como prensar as peças com o fundo espero ter ajudado . abs do amigo mirandabhte http://sdrv.ms/14sa9di

[Marcos]

Miranda, agora é que não entendi nada de suas máquinas. Não daria para você vir a Brasília tomar um chopinho e trazer as duas prensas para eu dar uma olhada com a mão? Meu óculos está vencido...

[mirandabhte]

ola amigo marcos .pelo belo projeto ezecutado com perfeiçao junto ao amigo silvio eu ate imagino se o oculos estivesse bom , depois vc olha com calma e repare que o começo do eixo (barra rosqueada ) e apenas para apertar pra baixo ou trazer de volta pra cima .roda livre naquela chapa presa na plataforma superior e o eixo ao ser girado sobe naquela porca soldada por baixo na parte de cima da estrutura ( levando ou trazendo a plataforma) e bem simples . agora quanto ao chopinho eu topo sim,um dia tomaremos e comemoraremos a amizade que eu considero como bem maior na vida.quem tem amigos tem tudo . abs mirandabhte

[Acrileu]

Marcos,

Aqui em Santos a barra rosqueada de 1 ¹/²" sai por 198,00 sob encomenda.
Mas a barra de 1" sai por 35,00 e a porca por 5,00.

Att
Reinaldo

[Adenilson]

Marcos lembrei de vc hoje... encontrei dois pés de andaime no ferro velho com sapata e as porcas, acho que daria uma prensa legal....

[Marcos]

Reinaldo. boa noite. Estive ontem em Ribeirão Preto e para meu desespero a máquina que fui buscar caiu da bancada e quebrou a mesa bem na junção com a base do disco. Era uma lixadeira Acerbi e como ferro fundido não tem cola... perdi a viagem e a lixadeira. Mas disse isto porque estava bem perto de Santos e o preço aí está muito bom. Paguei isto mesmo em Governador Canedo quando fui visitar o Vango mas a porca, foi R$ 8,00. Bacana por lembrar de mim.

Adenilson, como está parceiro? Muito interessante o que você viu, pena que não tenho como ir buscar... É bem o que poderia me servir direitinho não é mesmo. Mas como disse quando estive com o Vango andei comprando umas peças de madeira para a base e a barra roscada. É que ando tão enrolado que nem o post que está começado sobre minha ida a Goiânia, consegui terminar...
Mas caso tenha um lugarzinho aí no quintal, guarda que de repente eu apareço.... se me convidar.

[Acrileu]

A disposição quando precisar...

Att
Reinaldo
Santos - SP
