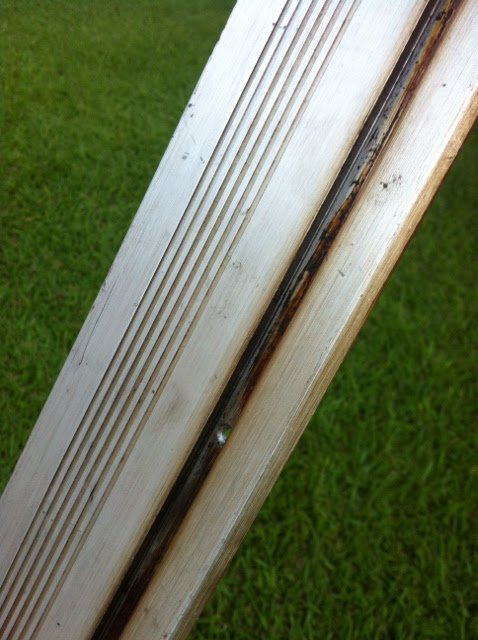

TOLEDO escreveu:PC64 escreveu:cayazigi escreveu:Ontem fiz a minha guia aproveitando uma régua de alumínio da porta de um elevador (usei o lado plano sobre a base), o bom é que ela já veio com os furos para a fixação na base.
Ainda não deu tempo para testar.
[]'s
Posta as fotos pra gente ver!
Aqui a gente "mata a cobra e mostra o pau"
PC,
e... se possível "mostra a cobra também", ficando assim mais fácil de entender e compreender !!
Toledo,
Me desculpe. Não havia visto o seu post.
A minha guia eu fiz com uma barra de alumínio de 6 metros de comprimento. Cortei em 3 pedaços, fazendo 3 réguas: 1m, 2m e 3m. Assim eu posso usar a guia de acordo com o tamanho da peça que vou cortar.
1 - Na foto abaixo estou usando a guia de 2 m para cortar uma chapa de 1,50. A guia deve passar um pouco da peça para alinhar a entrada e a saída da máquina
http://i1322.photobucket.com/albums/u57 ... ee86fb.jpg[/miniatura]
2 - Para alinhar a guia eu fiz um gabarito para ajustar a guia. levando em consideração a largura da mesa da serra e a espessura do disco da serra. O risco no gabarito é feito com a própria serra que se vai trabalhar.
http://i1322.photobucket.com/albums/u57 ... 8a8e41.jpg[/miniatura]
3 - Detalhe do posicionamento do gabarito. Note a posição do risco de corte em relação ao gabarito, que mostra onde a serra vai passar. Dá para cortar por dentro ou por fora do risco.
http://i1322.photobucket.com/albums/u57 ... 265cba.jpg[/miniatura]
4 - O ajuste é feito nos 2 lados. Depois de ajustar o segundo lado, confere-se o primeiro, pois a guia sai da posição. Antes de iniciar o corte deve-se ter certeza que os dois lados estão na posição. Repare no detalhe do grampo: na parte superior eu colei um feltro para não marcar a régua e na parte inferior eu colei um pedaço de madeira para não machucar a peça que será cortada.
http://i1322.photobucket.com/albums/u57 ... 3ea793.jpg[/miniatura]
http://i1322.photobucket.com/albums/u57 ... 9716e2.jpg[/miniatura]
5 - Uma vez posicionado o gabarito, efetua-se o corte.
http://i1322.photobucket.com/albums/u57 ... 7c7449.jpg[/miniatura]
http://i1322.photobucket.com/albums/u57 ... 7218f0.jpg[/miniatura]
Esse gabarito proporciona cortes perfeitos. Você deve ainda observar o seguinte:
- Certifique-se que o caminho da serra esteja livre pelo lado de baixo para não cortar a mesa;
- Veja se o fio da serra não vai ficar curto no meio do corte e se ele não vai pegar no disco;
- Regule a altura da serra para que ela corte passando apenas os dentes para o outro lado da madeira que está sendo cortada;
- O ideal é passar a serra de uma única vez, sem parar no meio para você se ajeitar;
- Não se esqueça de usar protetor auricular, óculos e máscara.
)
